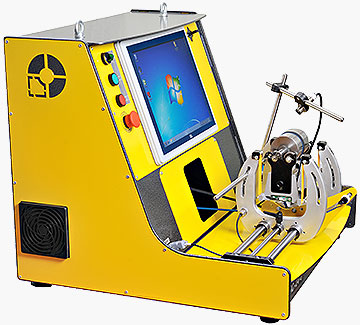

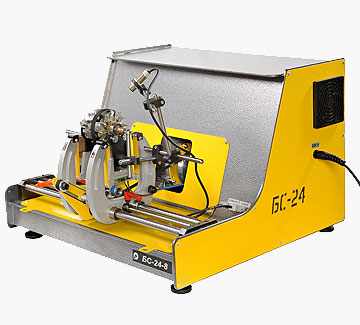

Станки балансировочные серии БС-24 для роторов массой от 100 грамм до 10 килограмм

Модельный ряд балансировочных станков БС-24 включает в себя балансировочные машины БС-24-8, БС-24-16. Данная серия представляет собой станки для динамической балансировки различных тел вращения, как межопорных, так и консольных. Используя специальные оправки можно балансировать роторы типа диск.

Балансировочные станки универсальны, поэтому возможно их успешное применение, как в серийном производстве, так и в единичном.

Каждый балансировочный станок серии БС-24 оснащается системой привода ремня «Top Drive», что позволяет легко устанавливать, производить балансировочный пуск и быстро снимать балансируемую деталь с опор станка.

Для высококачественной балансировки балансировочные станки комплектуются износостойкими приводными ремнями, которые гасят паразитные колебания, что наряду с массивной, надежной конструкцией балансировочной системы дает возможность оператору производить качественную балансировку ротора в широком диапазоне масс и скоростей.

Благодаря простоте конструкции балансировочного станка, гибкости комплектации и ценовой политики балансировочные станки БС-24-8 и БС-24-16 доступны для подавляющего большинства предприятий и частных лиц, заинтересованных в повышении качества выпускаемой продукции или выполняемых работ путем проведения динамической балансировки.

Балансировочные станки серии БС-24 комплектуются блоком измерения и управления «Грас-2.1». Окончательная обработка сигнала и получение результатов измерения дисбаланса производится либо посредством стойки измерения и управления "DAS-080" с компьютером в корпусе промышленного типа, либо измерительным блоком "Грас - 2.1" в комплекте с персональным компьютером типа ноутбук.

Для быстрого определения места коррекции дисбаланса балансировочный станок комплектуется системой автоматического доворота ротора, которая лучом лазера точно указывает оператору места добавления или удаления корректирующих масс.

Здесь можно просмотреть видеоиллюстрацию работы системы доворота ротора.

Основные этапы работы с компьютерной измерительной системой

Технические характеристики балансировочных станков

Параметры	БС-24-8	БС-24-16
Максимальная масса ротора, кг	10	20
Минимальная масса ротора, кг	0,1	0,2
Максимальная нагрузка на одну опору, кг	5	10
Диаметр балансируемых роторов (min-max), мм	15-300	15-400
Расстояние между серединами, опорных шеек ротора (min-max), мм *	40-500
Диаметр опорных шеек ротора (min-max), мм	6-16	8-30
Максимально достижимый, остаточный дисбаланс, г х мм/кг	0,1	0,11
Частота вращения при балансировке
	600-4000
Тип привода	Ременной, асинхронный, частотно регулируемый
Система натяжения	Тангенциальная / 4 шкива
Тип опор	Роликовые, V-образные
Мощность привода, кВт	0,15	0,37
Габариты станка, мм	650х750х800
Масса механической части станка (не более), кг	130	160
Напряжение питания, В	220/380

*Параметр может быть увеличен по требованию заказчика
**В зависимости от задач каждый станок может быть укомплектован дополнительной оснасткой
Гарантийный срок увеличен до 24 месяцев
Постоянное наличие на складе основных комплектующих

Все балансировочные станки серии БС-24 не требуют специального основания и могут быть установлены на обычных цеховых верстаках или столах выровненных по уровню и имеющих массу составляющую не менее 30-40% массы балансировочного станка.
