Станки балансировочные серии БС-34 для роторов массой от 150 грамм до 100 килограмм

Балансировочные станки серии БС-34-50 и БС-34-100 принадлежат к зарезонансному типу балансировочных станков. Высокая точность колебательной системы балансировочного станка позволяет достичь точности балансировки вплоть до 1-го класса. В зависимости от назначения балансировочные станки поставляются c широким спектром опорных деталей и узлов, что позволяет проводить высококачественную динамическую балансировку таких роторов как:

• Якоря электродвигателей
• Роторы центрифуг
• Карданные валы
• Коленчатые валы
• Роторы судовых и тепловозных турбокомпрессоров
• Другие тела вращения.

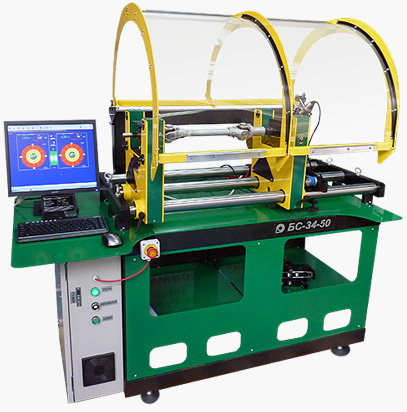

Балансировочный станок БС-34-50 в специальном исполнении для карданных валов

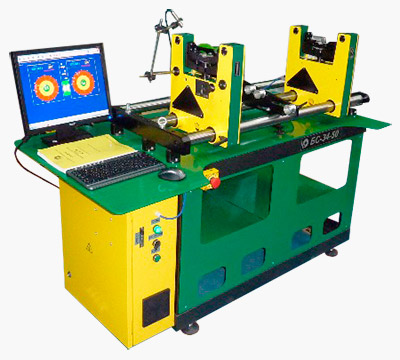

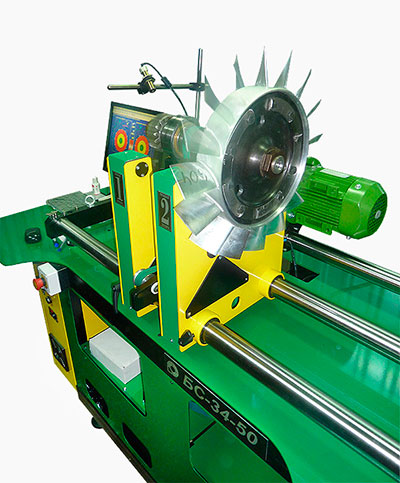

Универсальный балансировочный станок БС-34-50

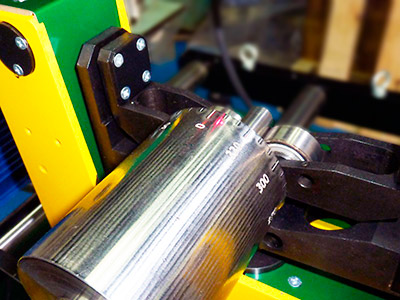

Применение самоустанавливающихся роликовых опор на балансировочном станке позволяет проводить балансировку различных роторов на подшипниковых шейках без точной установки ротора по уровню.

Удобная смена опор и легкое перемещение на балансировочном станке стоек и системы натяжения позволяют быстро перенастраивать систему балансировочного станка под различные задачи связанные с высококачественной балансировкой.

Конструкция узла натяжения ремня дает возможность размещать систему натяжения между опорами, как на большинстве аналогичных балансировочных станков,и вне их слева или справа, что бывает необходимо при балансировке некоторых типов роторов, например карданных валов.

Современная компьютерная измерительная система балансировочного станка позволяет обходиться без эталонных роторов и проводить динамическую балансировку детали, даже со значительным первоначальным дисбалансом, за 1-3 пуска.

Все балансировочные станки поставляются с качественным основанием, позволяющим устанавливать его на обычный бетонный пол. Для средне и крупносерийного производства балансировочные станки могут поставляться со сверлильным станком , позволяющим корректировать дисбаланс не снимая деталь со станка. В зависимости от условий эксплуатации и финансовых возможностей заказчика балансировочные станки могут поставляться с различными вариантами измерительной системы:

Блок измерения и управления «Грас-2.1» + персональный компьютер.

Стойка измерения и управления «DAS-080» с встроенным промышленным компьютером и монитором.

Для быстрого определения места коррекции дисбаланса балансировочный станок комплектуется системой автоматического доворота ротора, которая лучом лазера точно указывает оператору места добавления или удаления корректирующих масс.

Здесь можно просмотреть видеоиллюстрацию работы системы доворота ротора.

Основные этапы работы с компьютерной измерительной системой.

Технические характеристики балансировочных станков

Параметры	БС-34-50	БС-34-100
Максимальная масса ротора, кг	50,0	100,0
Минимальная масса ротора, кг	1,0	4,0
Максимальная нагрузка на одну опору, кг	30	60
Диаметр балансируемых роторов (min-max), мм	25-800
Расстояние между серединами, опорных шеек ротора (min-max), мм*	80-950*
Диаметр опорных шеек ротора (min-max), мм	12-150
Максимально достижимый, остаточный дисбаланс, г х мм/кг	0,12	0,14
Частота вращения при балансировке
	400-2,500
Тип привода	Ременной, асинхронный, частотно регулируемый
Система натяжения	Тангенциальная / 4 шкива
Тип опор	Самоустанавливающиеся роликовые, V - образные и другие
Мощность привода, кВт	0,75	1,1
Габариты станка, мм	1700х1200х800
Масса механической части станка (не более), кг	260	320
Напряжение питания, В	220/380

*Параметр может быть увеличен по требованию заказчика
**В зависимости от задач каждый станок может быть укомплектован дополнительной оснасткой
Гарантийный срок увеличен до 24 месяцев
Постоянное наличие на складе основных комплектующих
