Балансировочные станки серии БС-44
в зарезонансном исполнении.

Зарезонансный балансировочный станок или станок с податливой подвеской типа качели, представляется из себя гораздо более сложную конструкцию. Это, прежде всего касается роликовых опор, которые имеют шесть степеней свободы. Благодаря такой конструкции достигается не только высокая точность балансировки, но и отсутствие необходимости в креплении станка к полу – он свободно устанавливается на цеховой пол, выравнивается благодаря регулируемым виброопорам и может быть быстро и легко перемещен в другое место. Кроме того, благодаря самоустанавливающимся роликовым опорам, станок оснащен роликами имеющими цилиндрическую поверхность, что полностью исключает накатку и кромочный контакт с поверхностями цапф ротора.

Высочайшая точность балансировки достигается за счет точного изготовления, сборки и контроля деталей и узлов балансировочного станка.

Все балансировочные станки производства компании «Робалс» спроектированы для максимально комфортной эксплуатации, требующей минимум вспомогательного инструмента. Узел натяжения ремня и привода за 1-2 минуты может быть перемещен из положения между стойками в положение справа и слева от стоек, что часто необходимо для динамической балансировки, как консольных роторов, так и межопорных  роторов у которых приводная поверхность лежит за пределами опор.

Балансировочные станки как дорезонансного, так и зарезонансного типа серии БС-44 предназначены для высококачественной динамической балансировки различных роторов, таких как:

• Роторы электродвигателей;

• Валы машин и механизмов;

• Коленчатые валы двигателей внутреннего сгорания;

• Барабаны центрифуг;

• Турбокомпрессоры;

• Крыльчатки вентиляторов;

• Рабочие колеса центробежных насосов и вентиляторов;

• Шнеки и червяки

Для быстрого определения места коррекции дисбаланса каждый балансировочный станок комплектуется системой автоматического доворота ротора, которая лучом лазера точно указывает оператору места добавления или удаления корректирующих масс.

Модели и характеристики станков

Параметры	Модель
	БС-44-300S	БС-44-500S	БС-44-1000S	БС-44-3000S	БС-44-5000S
Максимальная масса ротора, кг	300	500	1000	3000	5000
Минимальная масса ротора, кг	3	5	10	25	45
Максимальная нагрузка на одну опору, кг	200	280	550	1550	2600
Диаметр балансируемых роторов (min-max), мм	950	1100	1400	2000	2200
Расстояние между серединами, опорных шеек ротора (min-max), мм	120-2000		180-2400	300-2700	320-2700
Диаметр опорных шеек ротора (min-max), мм	20-150	20-180	25-200	25-250	40-380
Максимально достижимый, остаточный дисбаланс, г х мм/кг	0,1*				0,2*
Частота вращения при балансировке, об/мин.
	300-2000		300-1500		300-1200
Тип привода	Бесконечный ремень/или комбинированный ремень+кардан
Тип опор	Роликовые самоустанавливающиеся, V-образные
Мощность привода, кВт	2,2	3	5,5	7,5	11
Габариты станка, мм	2300*1300*1200		2700*1450*1400	3000*1650*1400	3000х2000х1400
Масса механической части станка (не более), кг	640	720	880	1450	1750
Напряжение питания, В	380

Большая часть параметров может быть изменена по требованию заказчика.

*Максимально достижимый остаточный дисбаланс зависит от многих факторов важнейшим из которых является качество опорных поверхностей ротора, параметр подтверждается испытаниями в полном соответствии с ГОСТ 20076-2007 с применением контрольных роторов типа «В»

Далее приведены фотографии балансировочных станков в зарезонансном исполнении.

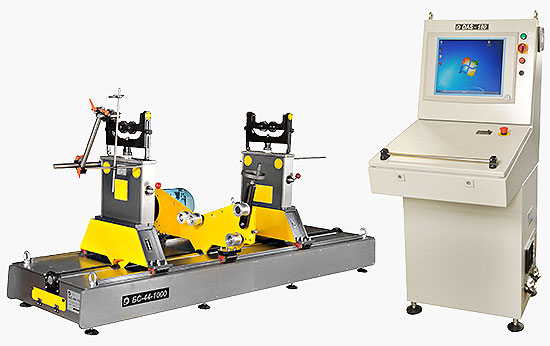

На фотографии балансировочный станок для динамической балансировки роторов БС-44-1000 (грузоподъемность 1000 кг)

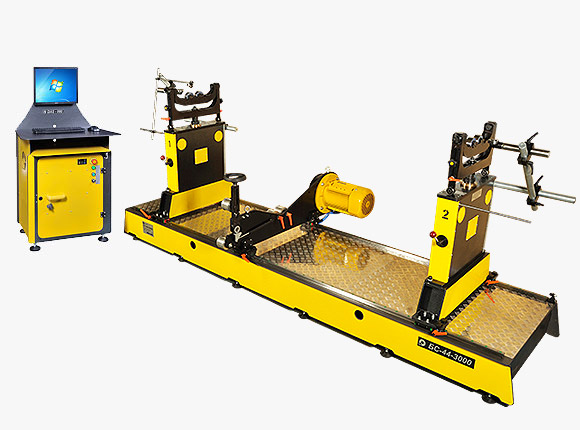

На фотографии балансировочный станок для динамической балансировки роторов БС-44-3000 (грузоподъемность 3000 кг)

Балансировочный станок БС-44-5000 для балансировки якорей электродвигателей, валов, шнеков, рабочих колес вентиляторов и насосов

Балансировочный станок БС-44-5000 с комбинированным ремень+кардан приводом, для балансировки якорей электродвигателей, валов, шнеков, рабочих колес вентиляторов и насосов.

Здесь можно просмотреть видеоиллюстрацию работы системы доворота ротора.
