Станок балансировочный BS-18M TURBO-BAL
для роторов турбокомпрессоров

Ротор современного турбокомпрессора испытывает огромные температурные и динамические нагрузки. Частота вращения достигает 200 000 об/мин и выше. Особенности технологии изготовления ротора не позволяют необходимого уровня дисбаланса. В процессе любых ремонтных работ вносится иногда весьма ощутимый дисбаланс. Особенно это характерно при снятии нагара с горячего колеса турбины пескоструйным способом.

Дисбаланс в 0,25 г мм, т.е. неуравновешенная масса в 0,005 г. на радиусе 50 мм. при скорости вращения ротора в 50 000 об/мин. вызывает центростремительную силу равную 7 Н, что эквивалентно массе в 700 грамм, находящейся в состоянии покоя.

Наличие даже такого незначительного дисбаланса приводит к возникновению ударных нагрузок на подшипники, которые приводят к нарушению нормального режима смазки и сокращению срока службы турбокомпрессора.

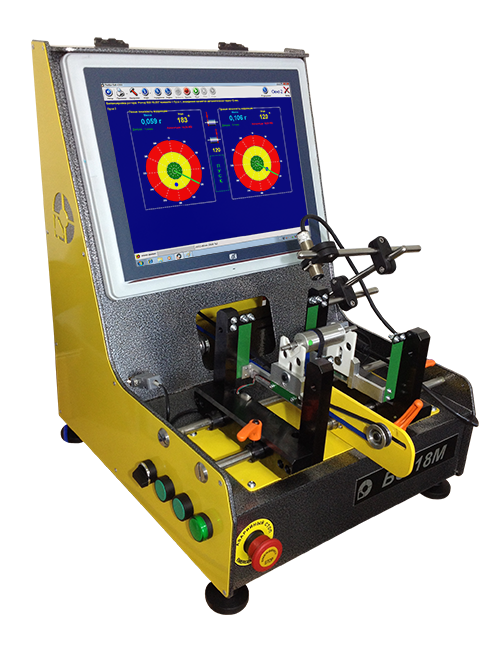

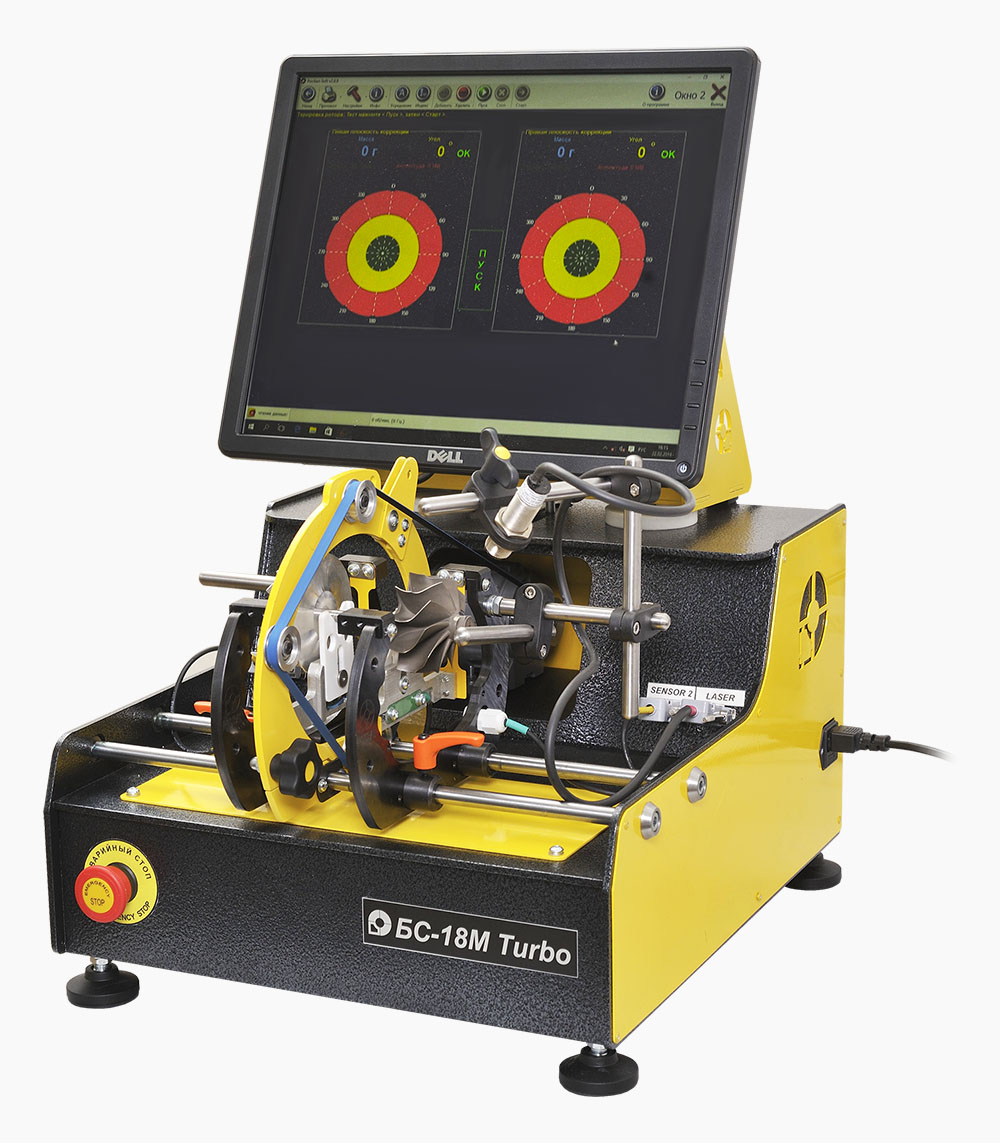

Балансировочный станок BS-18M TURBO-BAL является высокоточной установкой для определения значения и локализации места дисбаланса в двух плоскостях коррекции одновременно.

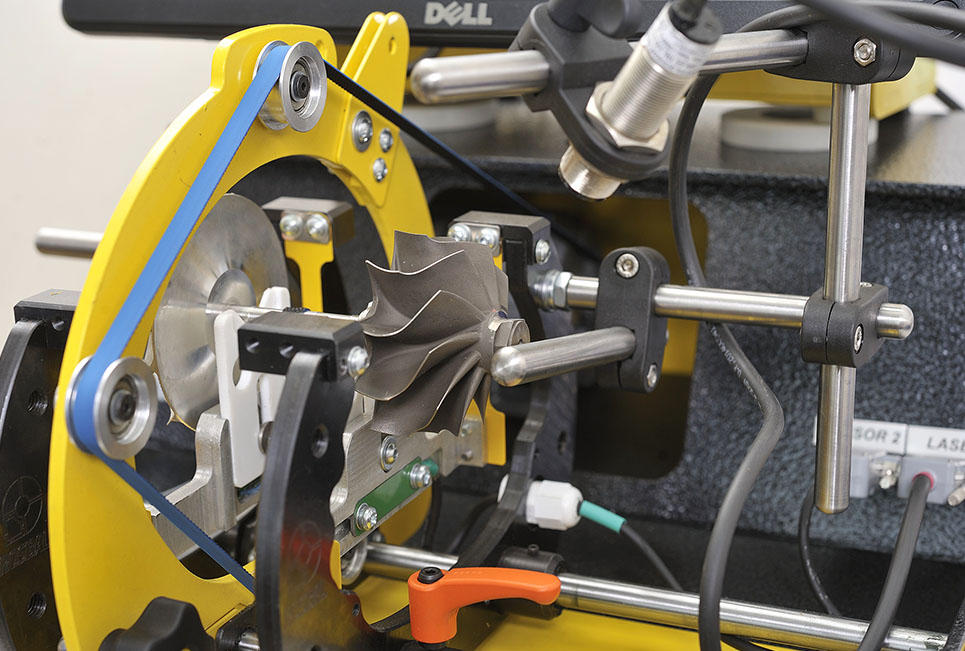

Модульность конструкции балансировочного станка позволяет за несколько минут  заменить систему натяжения и балансировать якоря электродвигателей или другие детали, которые по массе и геометрии могут быть установлены на стандартные опоры станка.

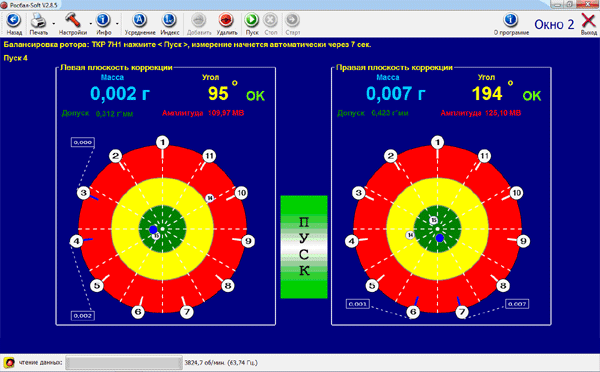

Балансировочный станок выпускается с компьютерной измерительной системой, в конфигурацию которой входит блок измерения и управления «Грас-2.1», персональный или промышленный компьютер с операционной системой Windows XP, а также компакт диск со всем необходимым программным обеспечением.

Технические характеристики

Максимальная масса ротора, кг	3,0
Минимальная масса ротора, кг	0,05
Максимальная нагрузка на одну опору, кг	2,5
Диаметр крыльчаток роторов (min-max), мм	20-110
Диаметр ротора под ремнем (min-max), мм	4-30
Расстояние между серединами, опорных шеек ротора (min-max), мм	22-100
Диаметр опорных шеек ротора (min-max), мм	4-22
Максимально достижимый, остаточный дисбаланс, г х мм	0,1
Частота вращения при балансировке	1000-4500
Тип привода	Ременной, асинхронный, частотно регулируемый
Система натяжения	«A - Drive»
Тип опор	V – образные, роликовые
Мощность привода, кВт	0,09
Габариты станка, мм	430х330х400
Масса механической части станка, кг	39
Напряжение питания, В	220
